武警四色緊急聯動應急系統由武警哨位四色報警主機HT365A(以下簡稱“接收主機”)和若干武警哨位四色報警分機HT365B(以下簡稱“報警分機”)組成。
HT365A接收主機以微處理器為控制核心,80個無線防區、自動對碼技術、中文語音報警、LCD液晶顯示。采用二次變頻處理技術,具有無線接收靈敏度高,無線距離可達3公里。
報警分機安裝在哨位值班室,出現警情時,報警分機向接收主機發送無線數據信號,主機收到報警信號后,立即啟動警聲并語音撥號到預先設定的固定電話或手機上,HT365A接收主機可通過RS232串口與計算機聯接,并以電子地圖方式顯示報警的實際地點。

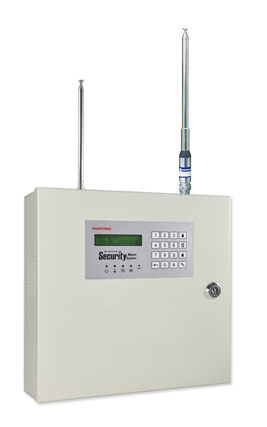

武警四色緊急聯動接收主機HT365A
接收主機的作用是接收各個哨位或執勤地點的四色按鈕發射機發送過來的報警信號。將報警主機安裝于值班室機房內。
接收主機屏幕上顯示呼叫按鈕的地點編號,以及觸發時間。
當某個哨位觸發某個按鈕時,接收主機通過RS232串口可立即將信號發送至管理中心平臺。(詳見“武警哨位中心應急管理平臺”)
接收主機同時啟動安裝在各個位置的四色警示燈,警燈閃爍,并發出蜂鳴。由于整個傳輸均采用無線傳輸,故傳輸速度不受影響。能做到前端哨位觸發呼叫按鈕后,管理中心的警燈和喇叭即刻會做出動作。

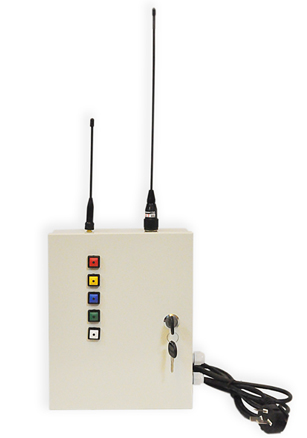

武警哨位四色報警分機 HT365B
武警哨位四色報警分機(以下簡稱“報警分機”)上有五個顏色的觸發按鈕:【襲警/選擇】 、【暴亂/刪除】、【逃跑/學習】、【異常鍵】、【測試/復位】。當有警情發生時,哨兵可觸發相應顏色的緊急按鈕,將警情無線傳輸到接收主機。
支持5種不同全中文語音警情按鍵(或開關量)輸入(可根據實際需求定制語音內容)
采用無線自動對碼技術可學習5個遙控器
提供一組直流DC12V輸出接口
提供5組常開/常閉報警輸出接口,可用于聯動設備
提供5組+12V警號報警輸出接口
提供一組15W無源揚聲器輸出接口,可接大功率喇叭,擴大現場聲音
提供一組太陽能電池板接口,用于野外環境
可選配1.3AH鉛酸蓄電池作為備用電源,可自動充電和交直流直動切換
可與HT365A武警崗哨主機配套使用
武警哨位中心應急管理平臺
前端武警哨位按下應急呼叫四色按鈕,通過接收主機,在應急指揮管理平臺上的電子地圖上,電子地圖上會在相應的位置紅色點閃爍,以實現對應急呼叫的位置進行快速顯示。
同時,屏幕還會彈出相應的位置信息:從指揮室到武警哨位的緊急路線、呼叫位置的武警信息、呼叫位置設置的攝像頭編號等。指揮中心可以快速全面了解呼叫現場的情況。
呼叫聯動視頻功能
武警專用四色緊急聯動應急系統能單獨作為哨位呼叫應急系統使用,還進行整合聯動,此時需增加視頻聯動模塊。
當某一個呼叫按鈕觸發時,呼叫信號傳送到接收主機,接收主機本身會顯示并發出警示音,通知值班室值班人員;同時信號通過視頻聯動輸出模塊輸出到監控系統的串口模塊,監控矩陣接收到報警信號時(通過預先編程設置,一路報警信號對應一路攝像機),監視器畫面立即跳到相對應的一個攝像機的圖像。
如果是球機或云臺攝像機,可以立即切換到預設位;同時,通過控制矩陣的報警輸出,給硬盤錄像機一個信號,硬盤錄像機開始對相對應的視頻信號開始錄像,方便日后查詢。
以上動作都是以光速傳播,可以從確定報警開始,到所有的響應動作完成基本沒有間隔,做到及時響應、及時動作。
|
